描述与应用

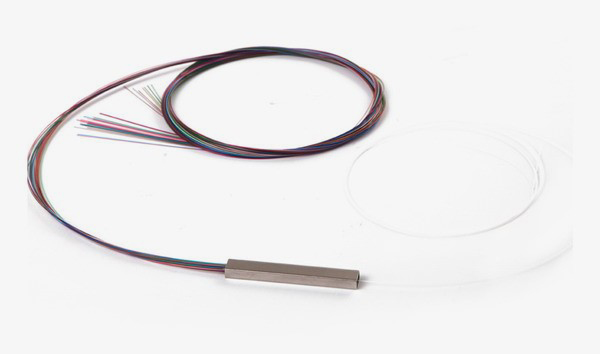

光分路器是一种基于石英基板的集成波导光功率分配器件,是用来实现光波能量的分路与合路的器件。它将一根光纤中传输的光能量按照既定的比例分配给两根或者是多根光纤,或者将多根光纤中传输的光能量合成到一根光纤中。具有体积小,工作波长范围宽,可靠性高,分光均匀性好等特点,特别适用于无源光网络(EPON,BPON,GPON等)中连接局端和终端设备并实现光信号的分路。鲲游光电可以提供1×N和2×N全系列产品,并为客户订制适合各种应用场合的光分路器。所有产品均符合Telcordia GR-1209-CORE,Telcordia GR-1221-CORE,YD/T1117-2001等标准,并通过泰尔(TLC)产品认证。
特点 ①损耗对光波长不敏感 ②分光均匀 ③体积小 ④分路通道多 ⑤良好的环境稳定性 ⑥方向性好 ⑦附加损耗低 |
应用 ①光纤通信系统 ②广电网络 ③光纤CATV网 ④局域网 |
主要参数
类型 | 12 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
工作波长 | 1260~1650nm | ||||||
插入损耗 (dB) | 典型值 | 4 | 7.3 | 10.5 | 13.8 | 16.8 | 20.5 |
峰值 | 4.5 | 7.7 | 11.2 | 14.2 | 17.5 | 21.5 | |
损耗均匀性 (dB) | 典型值 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1.3 |
峰值 | 0.6 | 0.8 | 1.0 | 1.4 | 1.7 | 1.7 | |
回波损耗 (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
偏振相关损耗(dB) | 典型值 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
峰值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | |
方向性 (dB) | 典型值 | 55 | 55 | 55 | 55 | 55 | 55 |
光纤长度 | 1.5m | ||||||
波长相关损耗(dB) | 典型值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
峰值 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.55 | |
温度稳定性 (dB) | 典型值 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
峰值 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
工作温度 | -40℃~85℃ | ||||||
存储温度 | -40℃~85℃ |
