描述与应用

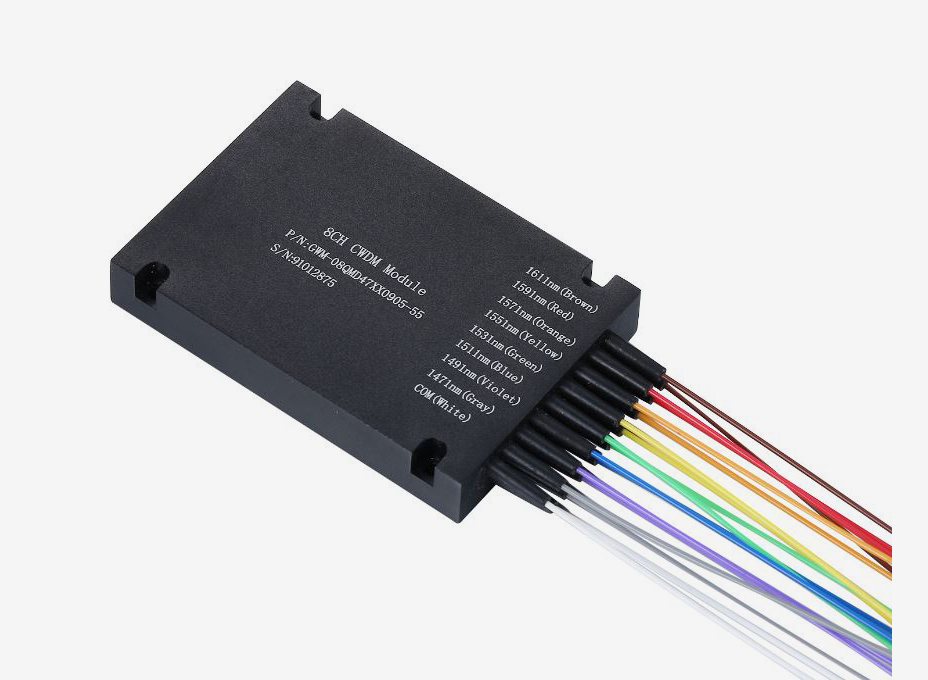

粗波分复用器（简称CWDM）是一种面向城域网接入层的低成本WDM传输技术。它的通道比密集波分复用（DWDM）少，但比标准波分复用（WDM）多。CWDM系统复用波长之间间隔比较宽，为20纳米，DWDM则为0.4纳米。其主要特性指标为插入损耗和隔离度。通常，由于光链路中使用波分复用设备后，光链路损耗的增加量称为波分复用的插入损耗。隔离度是专门描述分波单元的参数，定义为某个波长的输出光功率与串扰到该通道上的另一波长的光功率之比。CWDM目前有1*4通道粗波分复用器，1*8通道粗波分复用器，1*16粗波分复用器，1*18粗波分复用器。客户可以根据自己的波长需要选择不同通道的粗波分复用器。
|
特点： ①低插入损耗 ②高通道隔离度 ③高稳定性和可靠性 ④光路无胶 ⑤成本低 ⑥体积小易安装 |
应用： ①在线监控 ②WDM网络系统 ③光线路终端 ④光网单元 ⑤光纤放大器 ⑥接入网 |
主要参数
| 参数 | 指标 | |
| 通道数 | 4/8/16/18 | |
| 传输波长(nm) | 1470~1610 | |
| 输出端口波长(nm) | 1470、1490、1510、1530、1550、1570、1590、1610 | |
| 透射通道波长(nm) | 1470、1490、1510、1530、1550、1570、1590、1610 | |
| 反射通道波长(nm) | 1470、1490、1510、1530、1550、1570、1590、1610 | |
| 插入损耗(dB) | 透射通道 | <0.60 |
| 反射通道 | <0.60 | |
| 插入损耗波动(dB) | 透射通道 | ≤0.30 |
| 反射通道 | ≤0.30 | |
| 隔离度(dB) | 相邻通道 | ≥30 |
| 非相邻通道 | ≥40 | |
| 回波损耗(dB) | >50 | |
| 温度敏感度(dB/℃) | <0.005 | |
| 偏振相关损耗(dB) | <0.10 | |
| 偏振模色散损耗(Ps) | <0.10 | |
| 方向性(dB) | ≥50 | |
| 最大注入功率(mW) | 300 | |
| 工作温度(℃) | -20~70 | |
| 存储温度(℃) | -40~85 | |
