描述与应用

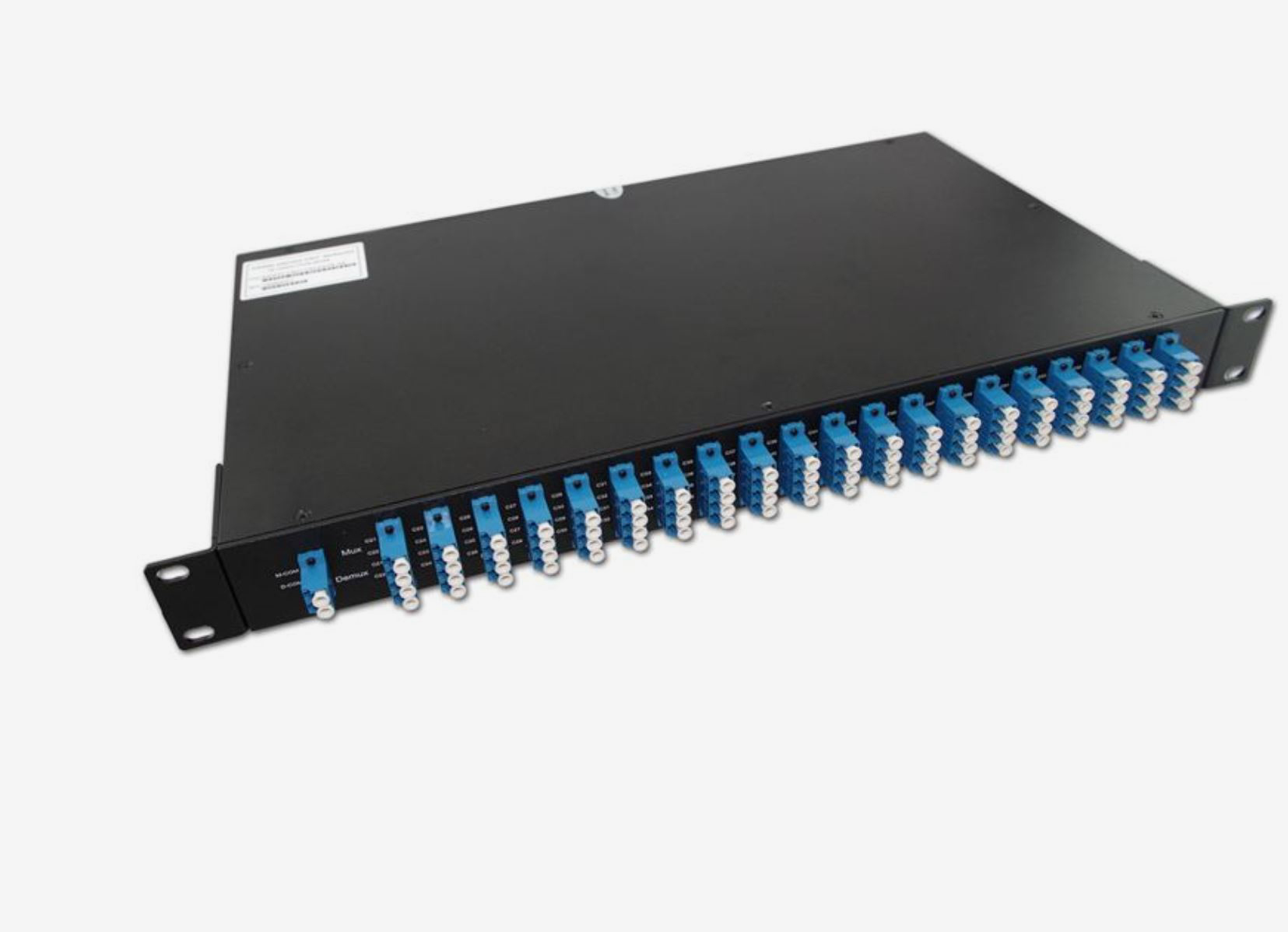

阵列波导光栅（AWG）通常用于波分复用WDM系统中的光波分复用器，在输入端能够把许多波长的光复合到单一的光纤中，而只有可忽略的信号串扰，在输出端再把不同波长的光分离到不同的输出端口中，从而提高光纤网络的传播效率。阵列波导光栅组成部分包括输入波导、输入耦合器、阵列波导、输出耦合器、输出波导。输入/输出波导端口排列在罗兰圆周上，阵列波导端口排列在两倍直径的圆周上。阵列波导类似于一个凹面光栅，光经过阵列波导发生反射式衍射，不同波长衍射角不同，从而被不同的输出波导接收，达到波分解复用的目的。| 特点： ①低插入损耗 ②低偏振相关损耗 ③通道隔离度好 ④高稳定性、高可靠性 |
应用： ①复用/解复用器 ②波长路由器 ③光分插复用器 ④多波长光源 ⑤光波长选择器（OWS） |
主要参数
| 参数 | 指标 | |
| 通道数 | 80 | |
| 中心传输波长(nm) | C-Band | |
| 数字信道间隔（GHz） | 50 | |
| 插入损耗（dB） | ≤0.6 | |
| 插入损耗波动(dB) | ≤1.0 | |
| 隔离度(dB) | 相邻通道 | ≥25 |
| 非相邻通道 | ≥30 | |
| -1dB带宽(nm) | ≥0.2 | |
| -3dB带宽(nm) | ≥0.3 | |
| 回波损耗(dB) | >40 | |
| 偏振相关损耗(dB) | <0.50 | |
| 偏振模色散损耗(Ps) | <0.50 | |
| 峰值光功率（mW） | 23 | |
| 方向性(dB) | ≥40 | |
| 工作温度(℃) | -10~70 | |
| 存储温度(℃) | -40~85 | |
