描述与应用
光束整形元件是一种衍射光学元件（DOE），通过微结构调制光束波前，将高斯分布的入射激光束转换成线形、矩形、正方形、圆线等形状的均匀强度或任意强度分布的光斑。相较于非球面透镜组、双折射透镜组等光束整形方法，DOE有小型化、阵列化、集成化、光能利用率高的特点，可在处理区和非处理区之间形成清晰的锐利的边界。可用于激光焊接、激光切割、激光划线、激光打孔、医学治疗等领域。| 特点 | 应用 |
| ①高衍射效率 | ①激光焊接、切割、划线 |
| ②锐利边界 | ②激光热处理 |
| ③任意光强分布 | ③激光直写 |
| ④激光显示 |
主要参数
| 输入参数 | |
| 波长 [nm] | 1064 |
| 要求光束直径[mm] | 9 |
| 光束模式 | 单模 TEM00 |
| 元件参数 | |
| 材料 | POG/熔融石英/塑料 |

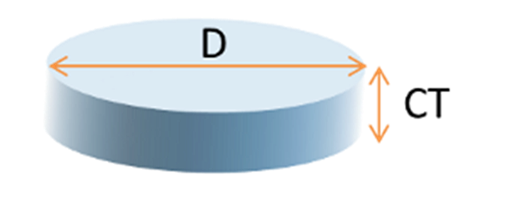

| 直径(D) [mm] | 20 |
| 通光孔径 [mm] | 17.5 |
| 厚度(CT) [mm] | 3 |
| 镀膜 | AR/AR 镀膜 |
| 输出参数与性能估计 | |
| 输出形状 | 圆形 |
| L（100mm处） | 23µm |
| θ (mRad) | 0.23 |
| 传输效率[%] | 接近100% |
| 总效率[%] | ~ 70 |
| 均匀度[%] | <5 |
