描述与应用
光束整形元件是一种衍射光学元件（DOE），通过微结构调制光束波前，将高斯分布的入射激光束转换成线形、矩形、正方形、圆线等形状的均匀强度或任意强度分布的光斑。相较于非球面透镜组、双折射透镜组等光束整形方法，DOE有小型化、阵列化、集成化、光能利用率高的特点，可在处理区和非处理区之间形成清晰的锐利的边界。可用于激光焊接、激光切割、激光划线、激光打孔、医学治疗等领域。| 特点： ①高衍射效率 ②锐利边界 ③任意光强分布应 |
应用： ①激光焊接、切割、划线 ②激光热处理 ③激光直写 ④激光显示 ⑤美容/医学治疗 |
主要参数
| 波长 [nm] | 1064 |
| 要求光束直径[mm] | 12 |
| 光束模式 | 单模 TEM00 |
| 元件参数 | |
| 材料 | POG/熔融石英/塑料 |

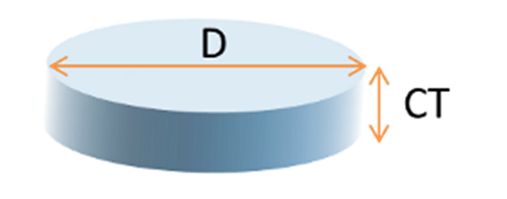

| 直径(D) [mm] | 20 |
| 通光孔径 [mm] | 17.5 |
| 厚度(CT) [mm] | 3 |
| 镀膜 | AR/AR 镀膜 |
| 输出参数与性能估计 | |
| 输出形状 | 矩形 |
| a (100mm处) | 180.0µm |
| b (100mm处) | 36.0µm |
| α (mRad) | 1.80 |
| β (mRad) | 0.36 |
| 传输效率[%] | 接近100% |
| 总效率[%] | ~70 |
