描述与应用
激光光束分束器(Beam splitter)是一种把一束激光或LED光分成多束光束的衍射光学元件。每个光束仍保持原光束的特征，这些光束可以规则排列，也可以非规则排列。根据衍射图案，光分束器可以产生一维光束阵列和二维光束矩阵，或根据实际需要设计产生特定的光束图案。一维激光光束分束元件使一束激光在某一平面上分成多束向不同角度发散的激光，在垂直于传播方向的平面上形成多个焦点。分束器可对单模或多模激光进行分束，能精确控制光束发散角，且适用于紫外到红外的入射光波段。可用于多光束材料加工，激光照明，机器视觉，3D传感、光纤耦合等领域。| 特点： ①单模/多模输入光束 ②高衍射效率 ③精确的发散角 ④1D/2D/定制形状 ⑤紫外到红外输入光波段 |
应用： ①多光束同时加工 ②激光照明 ③激光划线、切割、打孔 ④机器视觉 ⑤3D传感器 |
主要参数
| 输入参数 | |
| 波长 [nm] | 635 |
| 要求光束直径 [mm] | >9.5 |
| 光束模式 | 单模 TEM00 |
| 元件参数 | |
| 材料 | POG/熔融石英/塑料 |

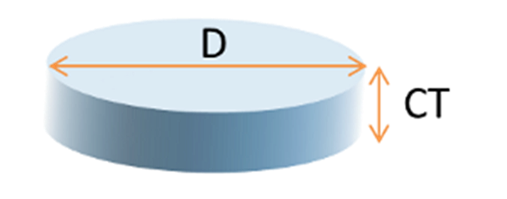

| 直径(D) [mm] | 11 |
| 通光孔径 [mm] | 4 |
| 厚度 (CT) [mm] | 3 |
| 镀膜 | AR/AR 镀膜 |
| 输出参数&性能估计 | |

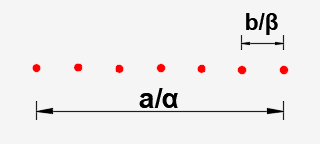

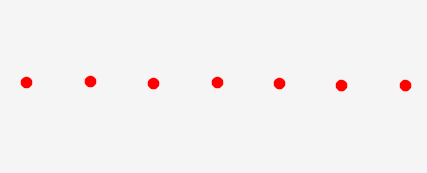

| 斑点数 | 7 |
| a (100mm处) | 15.6mm |
| α | 8.9° |
| b (100mm处) | 2.6mm |
| β | 1.5° |
| 传输效率[%] | 接近 100% |
| 总效率[%] | ~ 73 |
| 零级相对入射光束 | <1% |
