描述与应用
光纤阵列(英文叫Fiber Array, FA)是利用V形槽把一条光纤、一束光纤或一条光纤带安装在阵列基片上。光纤阵列主要用于传输并行光信号。众多光纤按一定的顺序将端面排列成需要的几何形状,组成光纤阵列,阵列两端的光纤排列位置一一对应,阵列中一条光纤相当于一个像素,在光纤阵列一端的图像在阵列的另一端经过光信号处理后可以得到重现。可应用在平面光波导、阵列波导光栅、有源/无源阵列光纤器件、微机电系统、多通道光学模块等。
特点: ①高精度纤芯间距 ②大的通道数 ③低插入损耗 |
应用: ①阵列波导光栅 ②平面光波导 ③阵列光纤器件 ④光学模块 |

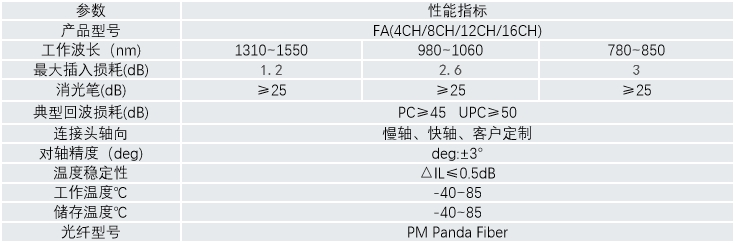

主要参数
材料 | 石英玻璃/硅 |
通道数 | 1/2/4/8/16/24/32/128 |
纤芯间距(µm) | 250/127 |
光纤长度(m) | 2.0 |
抛光角度(°) | 0/+8/-8 |
抛光平面度 | <5 fringes@633nm |
光纤类型 | SMF-28e/SMF-28e XB |
工作温度 | -40℃~85℃ |
