描述与应用

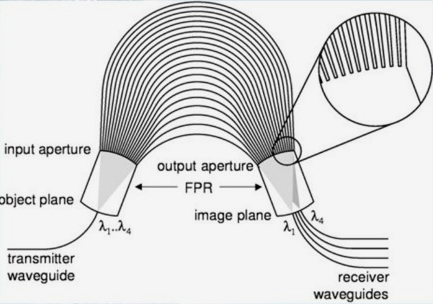

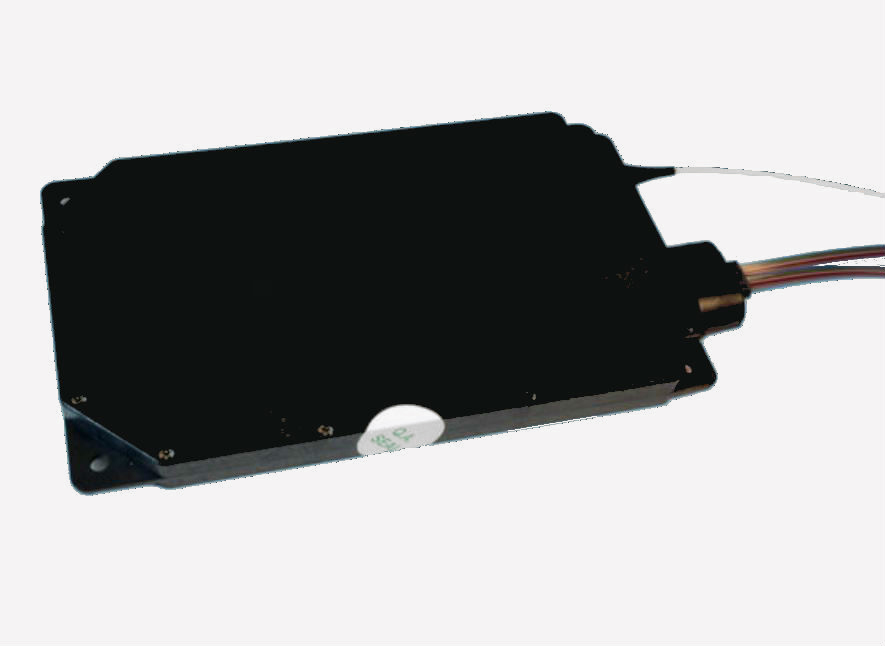

        阵列波导光栅（AWG）通常用于波分复用WDM系统中的光波分复用器，在输入端能够把许多波长的光复合到单一的光纤中，而只有可忽略的信号串扰，在输出端再把不同波长的光分离到不同的输出端口中，从而提高光纤网络的传播效率。阵列波导光栅组成部分包括输入波导、输入耦合器、阵列波导、输出耦合器、输出波导。输入/输出波导端口排列在罗兰圆周上，阵列波导端口排列在两倍直径的圆周上。阵列波导类似于一个凹面光栅，光经过阵列波导发生反射式衍射，不同波长衍射角不同，从而被不同的输出波导接收，达到波分解复用的目的。
